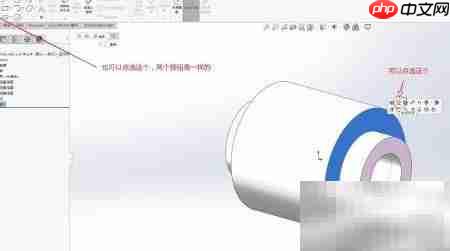

打开上一步创建的旋转体模型，选择其一端的平面作为草图绘制面，按照图示步骤进入草图环境。

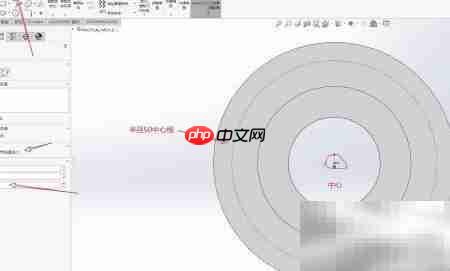

使用“圆”命令，以旋转体的几何中心为圆心，绘制一个半径为50mm的圆，具体操作如图所示。

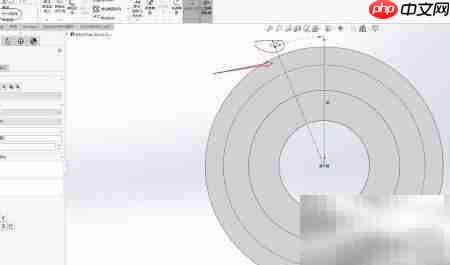

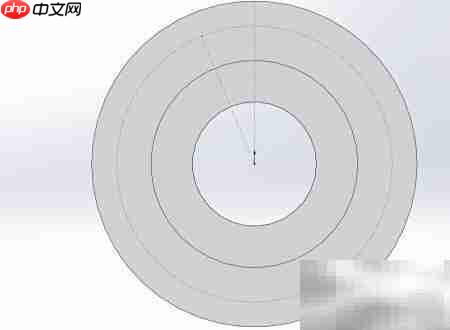

接着绘制两条夹角为22.5度的中心线，用于后续定位，并利用“剪裁实体”工具去除不需要的部分线条。

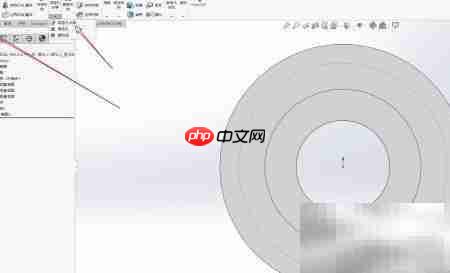

完成草图轮廓的编辑后，退出草图模式，准备进行下一步操作。

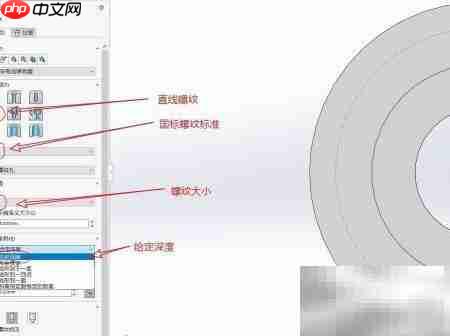

进入特征工具栏，启用“异型孔向导”功能，类型选择“直螺纹孔”，标准设为ISO，规格设置为M10。在终止条件中选择“给定深度”，设定底孔深度为34mm，螺纹有效深度为30mm，并根据需要调整其他参数。

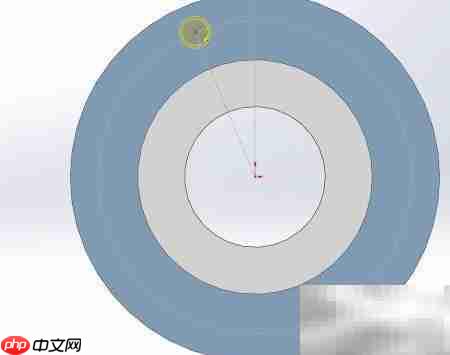

点击“位置”选项，选取之前创建的草图所在平面作为螺纹孔的放置面，通过圆心与交点捕捉的方式精确定位孔的位置，确认后生成单个螺纹孔。

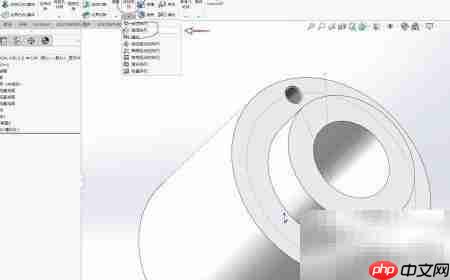

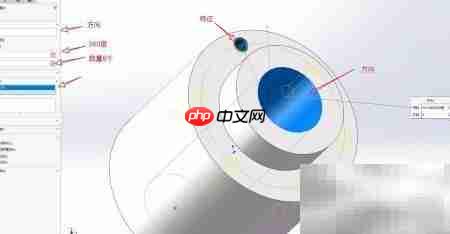

随后使用“圆周阵列”命令，选择阵列方向沿45度分布的孔壁路径，设置总角度为360度，实例数量为8个，要阵列的特征选择已创建的M10螺纹孔。

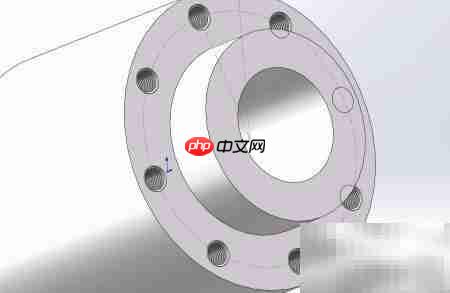

确认参数无误后点击确定，系统将自动生成均匀分布的8个内螺纹孔，最终效果如图所示。
